   Муфты зубчатые общемашиностроительного применения для соединения соосных валов и передачи крутящего по ГОСТ Р 50895 при угловых, радиальных и осевых смещениях валов. Компенсация смещений и перекосов валов достигается относительным перекосом втулок и обойм за счет боковых зазоров между зубьями и выполнения поверхности выступов зубьев втулок сферической. Перекос оси каждой втулки относительно оси обоймы - не более 1°30.



            Условия эксплуатации:



- работа длительная (до 24 ч. в сутки) или с периодическими остановками;



- частота вращения не более величины, указанной в таблице технических характеристик;



- вращение в любую сторону.



            В комплект поставки муфты зубчатой типа МЗ входит: втулка зубчатая - 2шт., обойма зубчатая - 2шт., уплотнение - 2шт., болты, шайбы и гайки по количеству отверстий.

            В комплект поставки муфты зубчатой типа МЗП входит: втулка зубчатая - 1шт., обойма зубчатая - 1шт., фланцевая полумуфта - 1шт. уплотнение - 1шт., болты, шайбы и гайки по количеству отверстий.

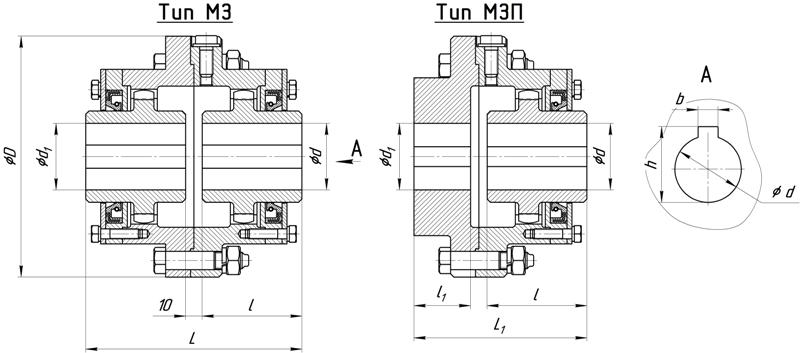

Муфты зубчатые общемашиностроительного применения









Пример обозначения : Муфта зубчатая МЗ -4- Н80 -муфта зубчатая МЗ - 4 с номинальным передаваемым крутящим моментом 6300 Нхм, диаметры посадочных отверстий во втулках 80 мм без торцевого крепления на валах.

                                   Муфта зубчатая МЗП - 4 - Н80 -муфта зубчатая МЗП-4 с номинальным передаваемым крутящим моментом 23600 Нхм, диаметры посадочных отверстий во втулках 80 мм без торцевого крепления на валах.

По требованию наше предприятие имеет возможность изготовить муфты зубчатые по размерам заказчика согласно опросного листа:

            - муфта зубчатая для цилиндрических концов валов (скачать опросной лист)

            - муфта зубчатая для конических концов валов (скачать опросной лист)



            - муфта зубчатая комбинированные втулки (скачать опросной лист)
